野生阿瓦塔1
呓语|| 3寸 4S 自由花飞

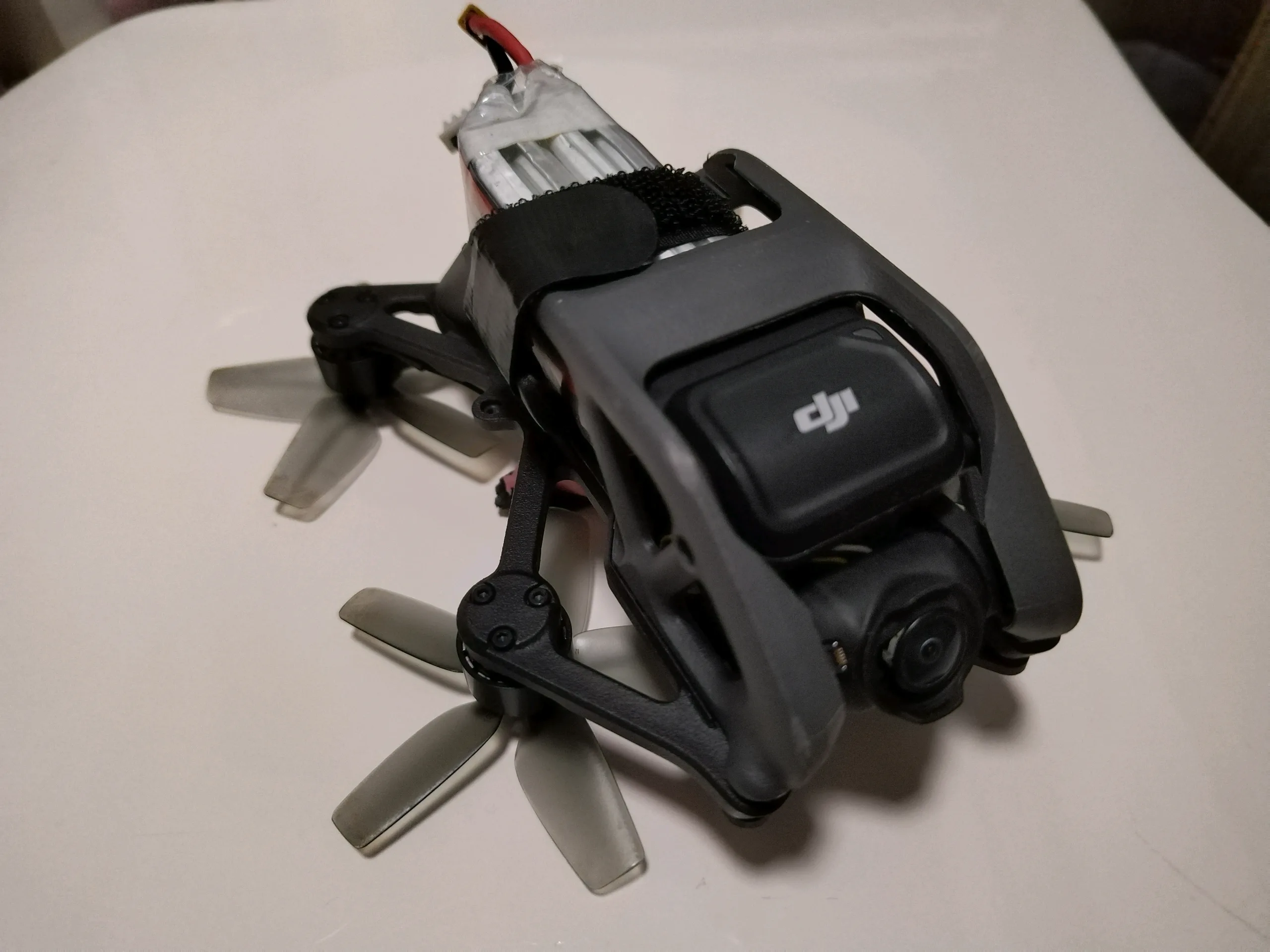

用的是阿瓦塔的电机和机架，但是改成模拟图传了
机架
GEPRC(格普) GEP-CT30 O3 Frame - GEPRC
基础信息
- 品牌：
- GEPRC(格普)
- 型号：
- GEP-CT30 O3 Frame - GEPRC
- 数量：
- 1
- 备注：
- Official O3 frame page provides the mounting and weight data; wheelbase uses the official GEPRC GEP-CT30 frame-family specification for the same frame.
规格摘要
- 机架类型：
- wide_x
- 桨保护类型：
- duct
- 机架尺寸：
- 3寸
- 飞塔孔距：
- 25.5x25.5
- 图传孔距：
- 20x20, 25.5x25.5
- 电机孔距(mm)：
- 12
- 摄像头尺寸(mm)：
- 20
- 轴距(mm)：
- 127
- 最大桨寸：
- 3 寸
- 重量(g)：
- 101.8
电池

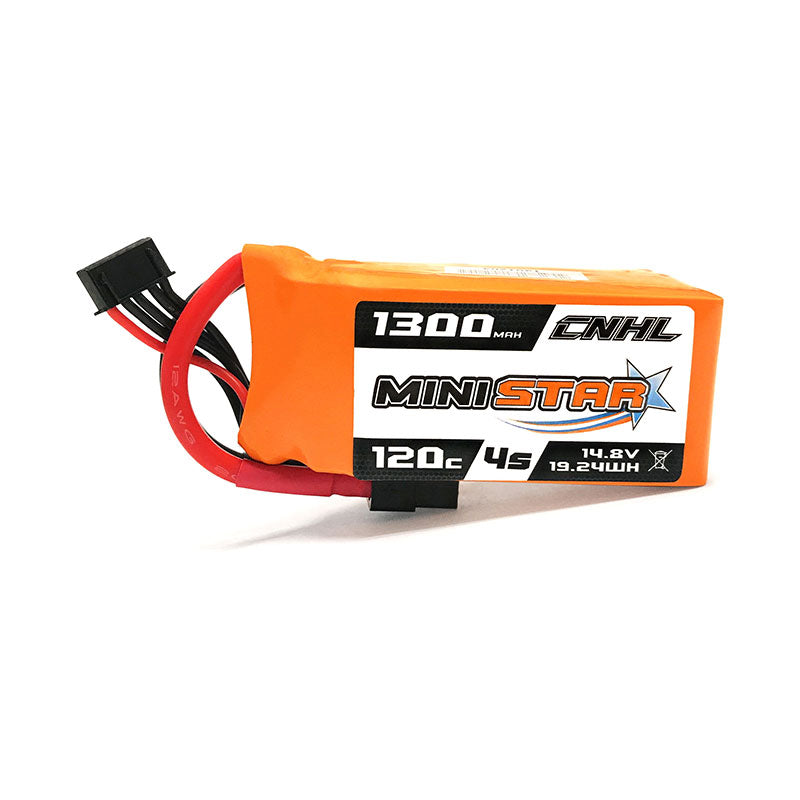

CNHL CNHL Ministar Series 1300Mah 14 8V 4S 120C LiPo
基础信息
- 品牌：
- CNHL
- 型号：
- CNHL Ministar Series 1300Mah 14 8V 4S 120C LiPo
- 数量：
- 1
规格摘要
- 化学体系：
- lipo
- 节数：
- 4
- 容量(mAh)：
- 1300
- C倍率：
- 120
- 接口：
- xt60
飞控系统
AIO
SpeedyBee(快蜂科技) SpeedyBee F405 AIO 40A Bluejay 25.5x25.5 3-6S Flight Controller
基础信息
- 品牌：
- SpeedyBee(快蜂科技)
- 型号：
- SpeedyBee F405 AIO 40A Bluejay 25.5x25.5 3-6S Flight Controller
- 安装孔距：
- 25.5x25.5
- 电压支持：
- 3S - 6S
- 耐流：
- 40A
- UART数量：
- 4
- 蓝牙支持：
- 是
- 数量：
- 1
规格摘要
- 固件支持：
- betaflight
- 蓝牙：
- 是
- MCU：
- F405
- 陀螺仪：
- ICM-42688P
- 黑匣子：
- Analysis Not supported DJI Air Unit Connection Method Supports both 6-pin direct insertion and soldering 6-pin DJI Sky Port Direct Insertion Supported
- OSD：
- 是
- 重量(g)：
- 13.6
图传系统
图传 / VTX
TBS(黑羊) [待补图] Unify Pro32 Mini HV
基础信息
- 品牌：
- TBS(黑羊)
- 型号：
- [待补图] Unify Pro32 Mini HV
- 数量：
- 1
- 备注：
- Unify Pro32 Mini HV
规格摘要
- 视频系统：
- 模拟图传
- 安装孔距：
- 20x20
摄像头
BETAFPV(百达) BETAPFV Customized EOSV2 FPV Camera NTSC
基础信息
- 品牌：
- BETAFPV(百达)
- 型号：
- BETAPFV Customized EOSV2 FPV Camera NTSC
- 数量：
- 1
规格摘要
- 摄像头尺寸(mm)：
- 20
- 视频系统：
- dji
- 分辨率：
- 1200TVL
- 电压范围：
- 3.3-9V
- 重量(g)：
- 3.5
电机

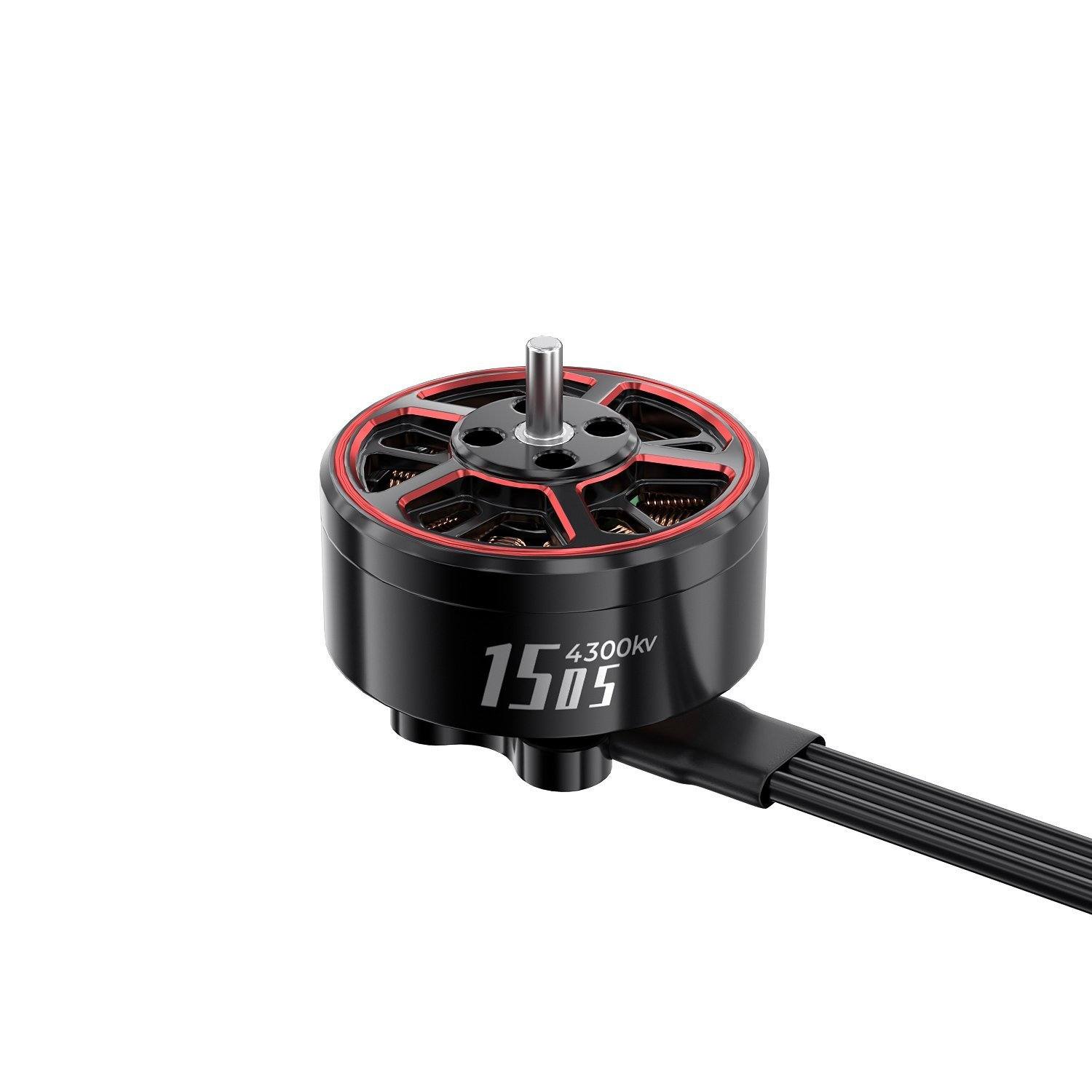

GEPRC(格普) GEPRC SPEEDX2 1505 4300KV 2.5-3.5寸穿越机无刷电机 FPV航拍圈圈机
基础信息
- 品牌：
- GEPRC(格普)
- 型号：
- GEPRC SPEEDX2 1505 4300KV 2.5-3.5寸穿越机无刷电机 FPV航拍圈圈机
- 尺寸：
- 1505
- KV：
- 4300
- 数量：
- 4
- 备注：
- 官方页原文存在轻微冲突：Peak current 写 21.56A/3s，但 Input Volts 写 4S LiPo；按原页保留。
规格摘要
- 定子直径(mm)：
- 15
- 定子高度(mm)：
- 5
- 安装孔距(mm)：
- 9
- 最大电流(A)：
- 21.56
- 推荐最小节数：
- 4
- 推荐最大节数：
- 4
- 重量(g)：
- 12.7
桨叶
HQProp HQProp T3X2.9X3 Grey (2CW+2CCW)-Poly Carbonate
基础信息
- 品牌：
- HQProp
- 型号：
- HQProp T3X2.9X3 Grey (2CW+2CCW)-Poly Carbonate
- 尺寸：
- 3 寸
- 数量：
- 1
规格摘要
- 桨径(寸)：
- 3
- 螺距(寸)：
- 2.9
- 叶片数：
- 3
- 材质：
- polycarbonate
接收机
Happymodel Happymodel ExpressLRS ELRS EPW5 2.4GHz 5CH PWM RC receiver For Fixed-wing – Happymodel
基础信息
- 品牌：
- Happymodel
- 型号：
- Happymodel ExpressLRS ELRS EPW5 2.4GHz 5CH PWM RC receiver For Fixed-wing – Happymodel
- 数量：
- 1
- 备注：
- Happymodel ExpressLRS ELRS EPW5 2.4GHz 5CH PWM RC receiver For Fixed-wing – Happymodel
规格摘要
- 协议：
- elrs
- 频段：
- 2.4g
- 天线数：
- 1
兼容性状态
警告- 电机安装孔距与机架可能不匹配
AI 评价
6/17/2026, 2:44:14 PM0/ 100
中风险整体围绕阿瓦塔风格的 3 寸 4S 涵道自由式平台搭建，思路清晰，飞控、电池、桨叶的搭配较为合理，改装为模拟图传也提升了灵活性。但存在两个需要在装机前解决的关键问题：电机孔距与机架孔距不一致，可能无法直接固定；所选接收机为面向固定翼的 PWM 输出版本，不适合穿越机飞控直连。建议优先处理这两项后再进入调参与试飞，整体属于中等风险配置。
维度评分
75
可维护性72
性价比65
安全性62
新手友好60
兼容性
